FS | 反射测量支架-系列

上海闻奕光电科技有限公司生产的微型光学反射率测试平台具有中心稳,多方向控制光纤入射和出射角度的特点。广泛用于需要非固定角度测量。

闻奕光电的反射是光谱测量的基本手段。实现反射光谱测量,通常需要光谱仪、光源、光纤、测量支架、标准参比样品、和测量软件等。对于不同种类的样品,为了获取最佳的光谱数据,反射这种基本模式又会演化为更多的形式。

闻奕光电利用这些配置丰富的设备,就可以搭建各种常见的光谱测量系统。反射光谱测量系统可以配置1个或者2个支架,用于固体和粉末样品的反射率测量。本产品也可以用来固定光纤探头和光源,具有非常好的灵活性和实用性。

FS系列反射支架型号选择:

产品型号 介绍 应用效果图 相关产品

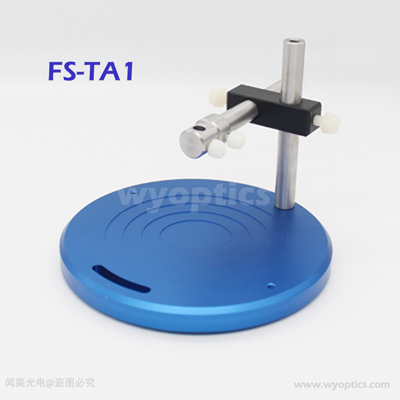

FS-TA1

FS-TA1 1路TA接头反射支架
1.可以安装1根TA接头的Y型光纤(接头型号请参照P7);
2.主要用于固体表面的反射以及激发荧光测量;
3. 可以安装直径为6.35mm的圆柱体,固定孔直径6.35mm

相关产品:
1、闻奕Y型石英光纤
2、漫反射参考白板
FS-TA2

FS-TA2 2路TA接头反射支架
1.可以安装2根TA接头的光纤;
2.主要用于固体表面的反射以及激发荧光测量;
3.TA接头前端可以各安装一个光纤准直镜,用于光的准直和收集;

相关产品:
1、闻奕石英光纤
2、漫反射参考白板
FS-74

FS-74 74-UV准直镜支架和SMA法兰支架
1.可以安装1个74-UV准直镜或者安装SMA法兰(准直镜型号请参照P30);
2.便于调节准直镜或光纤的角度;
应用:
1、FS-74和74UV准直镜效果图
2、FS-74和SMA905座子效果图
相关产品:
1、74UV光纤准直镜
2、SMA905座子
3、闻奕石英光纤
FS-D8.5

FS-D8.5  SMA905光纤支架
1.可以安装一根闻奕光电H,G,L型的SMA905接头光纤(接头型号请参照P7),可以用反射应用试验。
2. 可以安装直径为8.5mm的圆柱物体,固定孔直径8.5mm。

相关产品:
闻奕石英光纤
FS-75

FS-75  75系列镜头支架
1. 可以固定闻奕光电生产的75系列镜头;
2. 可以安装直径为16mm的圆柱体,固定孔直径16mm;

相关产品:
1、75UV光纤准直镜
2、闻奕石英光纤
FS-84

FS-84 84-UV准直镜支架
1.可以安装1个84系列镜头(镜头型号请参照P30&P31);
2.可以安装固定带有M4螺丝孔的设备;

相关产品:
1、84UV光纤准直镜
2、闻奕石英光纤
FS-SMA

FS-SMA SMA905光纤支架
1. 可以固定任何SMA905接头的光纤;

相关产品:
闻奕石英光纤
FS-FC

FS-FC FC接头光纤支架
1. 可以固定任何FC接头的光纤;

相关产品:
闻奕石英光纤
FS-D12

FS-D12 光学支架
1.可以安装直径为12mm的圆柱物体,用于光学检测。固定孔直径12mm;

相关产品:
1、闻奕激光器
2、LED光源
FS-IS50-F

FS-IS30/50F 积分球漫反射支架
1.可以安装1个积分球;
2.主要用于固体表面的漫反射测量;

相关产品:
1、闻奕积分球
2、漫反射参考白板
3、石英光纤
FS-IS50-T

FS-IS30/50T  积分球透射支架
1.可以安装1根TA接头的光纤;
2.可以安装一个倒置的积分球;
3.上图的系统为测量毛面镜片的透过光谱;

相关产品:
1、闻奕积分球
2、石英光纤


FS-TA型实物图:


上海闻奕光电科技有限公司生产的微型光学反射率测试平台具有中心稳,多方向控制光纤入射和出射角度的特点。广泛用于需要非固定角度测量。

闻奕光电的反射是光谱测量的基本手段。实现反射光谱测量,通常需要光谱仪、光源、光纤、测量支架、标准参比样品、和测量软件等。对于不同种类的样品,为了获取最佳的光谱数据,反射这种基本模式又会演化为更多的形式。

闻奕光电利用这些配置丰富的设备,就可以搭建各种常见的光谱测量系统。反射光谱测量系统可以配置1个或者2个支架,用于固体和粉末样品的反射率测量。本产品也可以用来固定光纤探头和光源,具有非常好的灵活性和实用性。


暂无描述

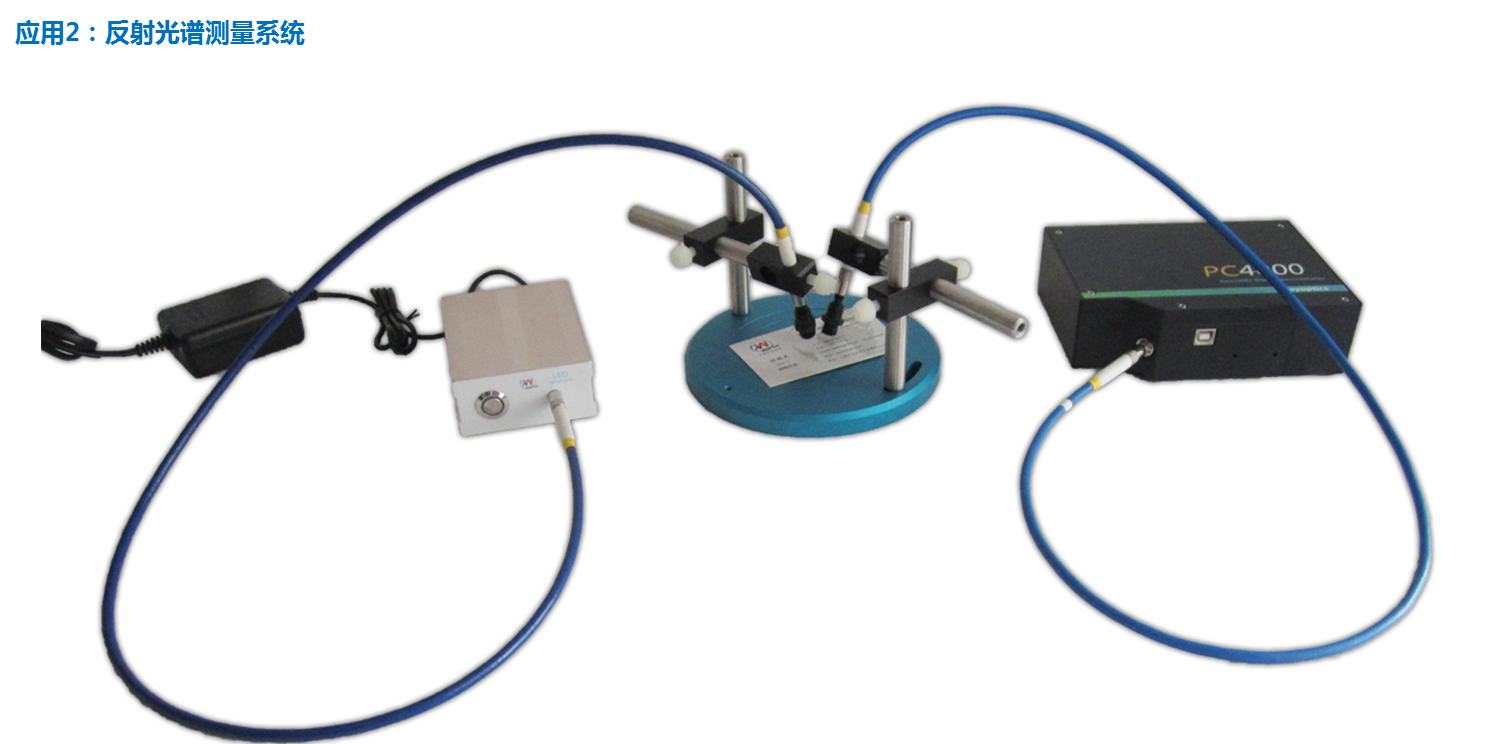

 FS反射支架光谱测量系统

闻奕光电FS系列反射支架搭配闻奕光电石英光纤及光学光源,光纤光谱仪等租成反射光谱测量应用系统:








了解相关案例:

 定制Y型光纤反射光谱测量应用    FIA-1 | 液体流通池    比色皿支架液体荧光探测    准直镜支架透射/吸收应用系统
