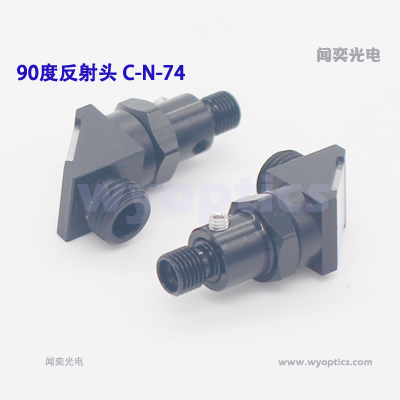

90度反射头


直角准直透镜支架

P-C2 直角反射器是有2个透镜和一个直角三角形黑色阳极氧化铝组件组成,特别适用于表面反射光谱检测。

P-N2 主体的端面内置了一个反射镜片,将来自准直透镜的入射光以90度反射。反射镜镀了紫外增强的铝基底,在200-1100nm波段具有>90%的反射率。P-N2有2个透镜组成,适用于空间有限并且需要弯曲的光路中。

P-N1是在P-N2的基础上少配置一个透镜,留出一个3/8-24”的内螺纹,可以直接安装在光路中。或者可以安装一个AG-1,就能直接接在SMA905接口的设备上。

在实际应用中光纤不能弯折,否则会影响到光纤的透射特性。如果采用P-N1或者P-N2 直角反射器安装在夹角处,客户就可以让光纤平直摆放。

产品型号 P-C2 P-N1 P-N2 P-N-CC-UV
示图

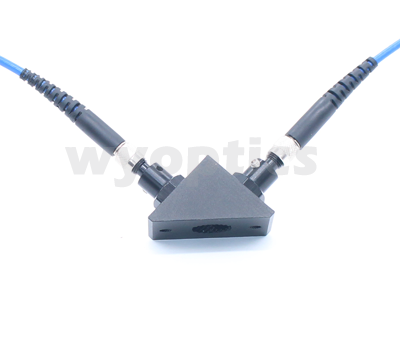

组合图



直径(透镜): 5 mm 5 mm 5 mm 5 mm
焦距(透镜): 10 mm 10 mm 10 mm 10 mm
透镜材料: f/2熔融石英(Dynasil) f/2熔融石英(Dynasil) f/2熔融石英(Dynasil) f/2熔融石英(Dynasil)
波长范围(透镜) 200-2500 nm 200-2500 nm 200-2500 nm 200-2500 nm
工作温度(透镜): 120 °C 120 °C 120 °C 120 °C
组件材料: 黑色阳极氧化铝 黑色阳极氧化铝 黑色阳极氧化铝 黑色阳极氧化铝
尺寸(毫米): 28 x 28 x 20 28 x 28 x 20 28 x 28 x 20 28 x 28 x 20
重量:                  15 g 15 g 15 g 15 g
镜面涂层: 紫外光增强铝 紫外光增强铝 紫外光增强铝
镜面反射率: 大于80%(波长200-2500nm) 大于80%(波长200-2500nm) 大于80%(波长200-2500nm)
余弦校正器: 有(Spectralon漫反射材料)
接口 SMA905 SMA905 SMA905 SMA905

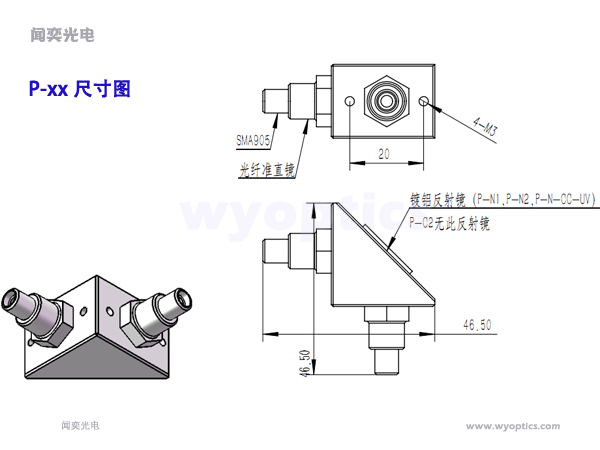

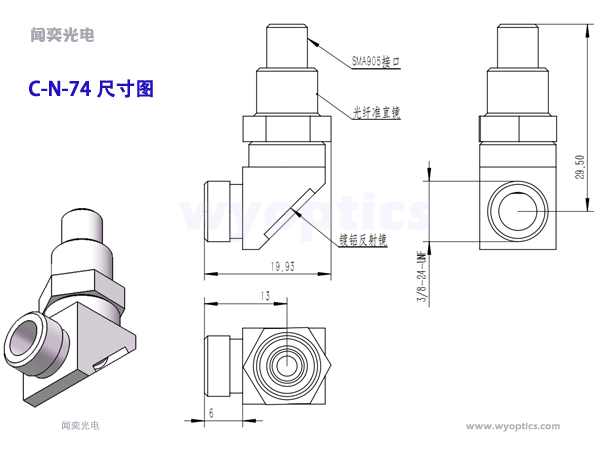

透视原理图




产品详情

应用广泛 — 牢固耐用,直角安装透镜,材质氧化黑色铝合金

反射设计 — 适用于200~2500nm,其中200-1000nm范围内镜面组件反射率大于90%。

光纤 — 可连接两根光纤或一根光纤和一个余弦校正器

灵活 — 可实现光纤布设,无需担心透射损失
