ACH-VAR | 透射支架系列



闻奕光电ACH-VAR | 透射支架作为可调节准直透镜支架,是二合一的产品:包括一个固定装置,用于将准直透镜定位于不同的高度,支持放置更大更厚的样品;以及一个用于放置样品的支架,用于透射度测量。

作为透镜的支架,本产品具有一个阳极氧化铝底座和带有3/8-24螺孔的可调固定面板,用以容纳准直透镜(包括了两个光纤准直透镜)。面板可以通过调节,标配200mm滑台可容纳的样品最厚可达150mm,底座上有1mm间隔的刻度,可作为光程的标尺。本产品具有样品支架,可以将被测物品安全地放置在两个固定面板之间,最宽可容纳150mm的比色皿。

 本产品有四路不同高低的固定测试孔,四路测试孔离底部滑块的高度分别是:50mm,80mm,110mm,140mm;标配为配2个准直镜,客户购买后可以根据自己的样品高度,更换准直镜所在的位置。

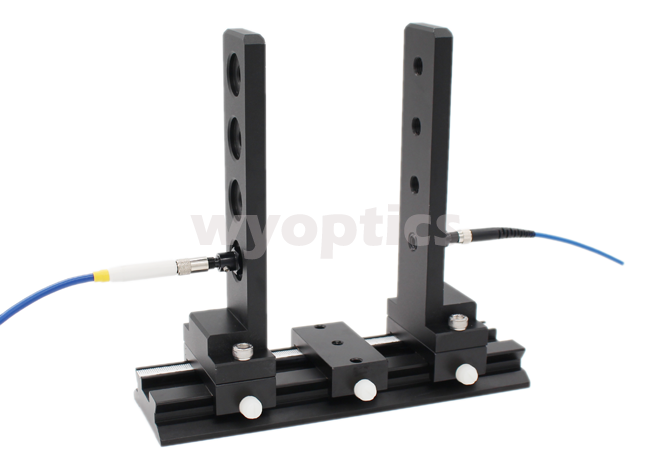

ACH-VAR 透射支架
示图 安装图 产品介绍

ACH-VAR 透射支架的滑台可以可选200mm,300mm,500mm,700mm;本产品可以用于透射光谱分析。

VAR-KU6 样品夹
示图 安装图 产品连接

VAR-KU6可以加持厚度小于6mm的固体样品,并安装在ACH-VAR 透射支架上。


  产品参数:

产品材质: 黑色阳极氧化铝
配置: 本产品标配2个5mm直径的准直透镜。
产品使用波长: 200~2500nm
光纤接口: SMA905
工作温度:  -20~150 ℃ 无结露
尺寸: 200(滑台长度可定制) x 67 x 187 mm
重量: 1,000 g
固定装置: 底座可以使用M6的螺丝固定在光学平台上
测量面板: 1mm刻度,作为光程的标尺(底板滑台长度可定制)


 本产品有四路不同高低的固定测试孔,四路测试孔离底部滑块的高度分别是:50mm,80mm,110mm,140mm;标配为配2个准直镜,客户购买后可以根据自己的样品高度,更换准直镜所在的位置。




本产品有4种不同光程的型号支持定制:

品牌: wyoptics                                                                                                                货号: ACH-VAR | 透射支架

产品参数:

产品材质: 黑色阳极氧化铝
配置: 本产品标配2个5mm直径的准直透镜。
产品使用波长: 200~2500nm
光纤接口: SMA905
工作温度:  -20~150 ℃ 无结露
尺寸: 200(滑台长度可定制) x 67 x 187 mm
重量: 1,000 g
固定装置: 底座可以使用M6的螺丝固定在光学平台上
测量面板: 1mm刻度,作为光程的标尺(底板滑台长度可定制)


 准直镜支架透射/吸收应用系统

反射/透射光谱是材料本身的一项重要光学特性,在现今工业蓬勃发展的背景下,对材料本身特性的质量控制越来越严格。准直架的尺寸及公差大小对光纤的发射和接收都有极大的影响,因此闻奕光电设计生产了高精度准直镜支架,在一般的样品透射/吸收测量中表现完美,特殊还可针对客户需求定制。

对于光学材料,如塑料、晶体、薄膜等的透射比测量,通常可以采用CUV-UV/VIS,样品支架等方式进行测量,如下图,闻奕光电ACH-VAR | 透射支架系列搭配闻奕光电光学光源,石英光纤及闻奕光谱仪等组成透射测量应用系统支架两端通过光纤分别接光谱仪和光源。




更多相关案例:

 定制Y型光纤反射光谱测量应用    FIA-1 | 液体流通池    比色皿支架液体荧光探测

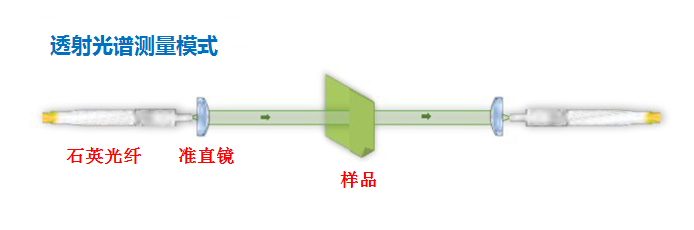

如下图,为光纤固定于ACH-VAR | 透射支架上的工作示意图,由此可得到样品的透射率:



闻奕光电ACH-VAR | 透射支架作为可调节准直透镜支架,是二合一的产品:包括一个固定装置,用于将准直透镜定位于不同的高度,支持放置更大更厚的样品;以及一个用于放置样品的支架,用于透射度测量。

作为透镜的支架,本产品具有一个阳极氧化铝底座和带有3/8-24螺孔的可调固定面板,用以容纳准直透镜(包括了两个光纤准直透镜)。面板可以通过调节,容纳的样品最厚可达150mm,底座上有1mm间隔的刻度,可作为光程的标尺。

本产品具有样品支架,可以将被测物品安全地放置在两个固定面板之间,最宽可容纳150mm的比色皿。


闻奕光电ACH-VAR | 透射支架作为可调节准直透镜支架,是二合一的产品:包括一个固定装置,用于将准直透镜定位于不同的高度,支持放置更大更厚的样品;以及一个用于放置样品的支架,用于透射度测量。

作为透镜的支架,本产品具有一个阳极氧化铝底座和带有3/8-24螺孔的可调固定面板,用以容纳准直透镜(包括了两个光纤准直透镜)。面板可以通过调节,容纳的样品最厚可达150mm,底座上有1mm间隔的刻度,可作为光程的标尺。

本产品具有样品支架,可以将被测物品安全地放置在两个固定面板之间,最宽可容纳150mm的比色皿。
